Ce împiedică scurgerea curentului prin înfășurările motorului dvs.?

În interiorul fiecărui motor electric, înfășurările de cupru transportă curent. Ele stau în fante de oțel. Oțelul conduce electricitatea. Cuprul conduce electricitatea. Dacă se ating, curentul se scurge. Scurt motor. Performanța scade. În cele din urmă, motorul se defectează.

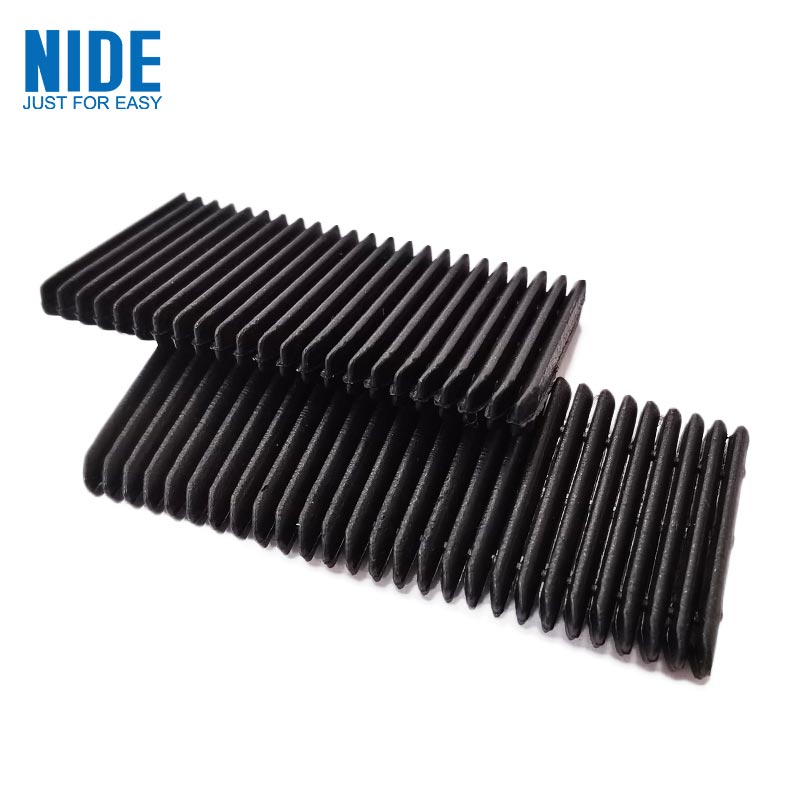

Singurul lucru care stă între cupru și oțel este o foaie subțire de material numităhârtie de izolare electrică.

Nu pare mult. Grosimea unei fracțiuni de milimetru. Tăiați în forme precise. Glisați în fantă înainte de a intra înfășurările. Dar fără el, motorul nu funcționează.

Ce face de fapt hârtia de izolare

Miezul statorului este realizat din laminate de oțel stivuite. Fantele sunt perforate în ele. Inginerul introduce o bucată de hârtie izolatoare în fiecare fantă, pliată pentru a căptuși pereții. Apoi înfășurările intră. Apoi paa cu fantă închide deschiderea.

Hârtia are trei locuri de muncă. În primul rând, izolarea electrică - împiedică trecerea curentului de la cupru la oțel. În al doilea rând, protecția mecanică - amortizați înfășurările împotriva marginilor dure ale laminatelor de oțel. În al treilea rând, managementul termic - unele clase ajută la îndepărtarea căldurii de înfășurări.

Dacă hârtia eșuează la oricare dintre acestea, motorul se defectează.

Familiile materiale

Nu toată hârtia de izolare este la fel. Diferitele motoare au nevoie de materiale diferite. Alegerea depinde de temperatură, tensiune, stres mecanic și cost.

Tabelul de mai jos prezintă cele mai comune tipuri utilizate în fabricarea motoarelor astăzi.

DMD este calul de bătaie. Acoperă majoritatea motoarelor standard la un cost rezonabil. NMN adaugă rezistență mecanică. NHN adaugă rezistență la căldură. Hârtia de aramidă adaugă ambele plus rigiditate dielectrică superioară. Folia de poliimidă este pentru spații înguste.

Înțelegerea claselor de temperatură

Fiecare material de izolație are o temperatură nominală. Acesta nu este marketing. Este o limită testată.

Alegerea clasei greșite este o greșeală comună. Dacă motorul funcționează continuu la 140°C, clasa B (130°C) va eșua. Clasa F (155°C) este alegerea minimă sigură.

Dar rețineți: evaluarea temperaturii se aplică pentru funcționarea continuă. Temperaturile maxime pot fi mai ridicate. Inginerii buni adaugă marjă. Un motor care funcționează continuu la 140°C ar trebui să beneficieze de izolație de clasă H, nu doar de clasă F.

Parametri cheie: Ce înseamnă de fapt fișa cu specificații

Cândevaluarea hârtiei izolatoare, mai mulți parametri tehnici contează. Iată ce înseamnă ele.

Grosime.Măsurată în milimetri. Intervalul obișnuit este de la 0,15 mm la 0,40 mm pentru căptușeli de slot. Hârtia mai groasă oferă o rezistență dielectrică mai mare și o protecție mecanică mai bună. Hârtia mai subțire lasă mai mult loc pentru cupru, crescând densitatea puterii motorului. Compensația este judecata inginerească.

rigiditate dielectrică.Măsurată în kilovolti pe milimetru. Aceasta vă spune câtă tensiune poate bloca hârtia înainte de a se defecta. O valoare tipică pentru DMD este 5-8 kV pentru o foaie de 0,2 mm. Mai mare este mai bine, dar cerința reală depinde de tensiunea motorului. Pentru un motor EV de 400 V, 3-5 kV este adecvat. Pentru sistemele de 800 V, 6-8 kV este mai sigur.

Rezistență la tracțiune.Măsurat în Newtoni pe 15 mm lățime. Aceasta vă spune cât de multă forță de tragere poate lua hârtia înainte de rupere. Important deoarece hârtia este pliată și introdusă cu mașina. Rupturi slabe de hârtie în timpul asamblarii. Urmează timpul de nefuncţionare.

Alungirea la rupere.Procentul de întindere înainte de rupere. Hârtia care se întinde cu 10-15% este mai îngăduitoare în timpul plierii. Hârtia fragilă se sparge la colțurile ascuțite.

Rezistență la rupere la margine.Măsurată în Newtoni. Hârtia se pliază. Pliurile creează puncte de stres. Dacă rezistența la rupere a marginilor este scăzută, hârtia se desparte la linia de pliere în timpul introducerii.

Un furnizor bun furnizează aceste numere pe certificatul de material. Un furnizor sărac spune că „îndeplinește standardele din industrie” fără a oferi valori reale de testare.

De ce motoarele EV sunt diferite

Motoarele vehiculelor electrice au schimbat piața hârtiei termoizolante. Cerințele sunt mai stricte.

Temperaturi mai ridicate.Motoarele EV funcționează mai cald decât motoarele industriale. Răcirea cu lichid ajută, dar punctele fierbinți încă ajung la 160-180°C. Materialele din clasa H (180°C) sunt standard. Unii producători trec la clasa C (220°C) pentru modelele de ultimă generație.

Tensiuni mai mari.Motoarele EV timpurii funcționau la 300-400V. Sistemele mai noi funcționează la 800V. Sistemele viitoare vor funcționa la 1200 V sau mai mare. Cerințele de rigiditate dielectrică s-au dublat. Hârtia care a funcționat pentru 400 V poate să nu fie sigură pentru 800 V.

Expunerea la ulei.Multe motoare EV folosesc ulei pentru răcire și lubrifiere. Hârtia de izolare se află în acel ulei. Unele materiale se umflă sau se degradează în ulei. Hârtiile pe bază de poliimidă funcționează bine. Hârtiile pe bază de poliester pot avea limitări. Solicitați date de testare a compatibilității uleiului.

Automatizare.Liniile de producție de motoare EV funcționează la viteză mare. Hârtia este alimentată din role, tăiată, pliată și introdusă automat. Contează consistența materialului. Variația grosimii de ± 0,01 mm poate bloca o inserție automată.

Trei probleme reale care se întâmplă pe liniile de producție

Proprietățile teoretice ale materialelor sunt un lucru. Ceea ce de fapt merge prost la etajul fabricii este alta.

Problema 1: hârtia se rupe în timpul plierii.Aparatul pliază hârtia într-o formă de U pentru a căptuși fanta. Dacă hârtia are o rezistență scăzută la rupere, se desparte la linia de pliere. Linia se oprește. Un operator îndepărtează blocajul. Se reia productia. Acest lucru se întâmplă de zeci de ori pe tură cu material sărac.

Problema a doua: dimensiunile hârtiei se modifică odată cu umiditatea.Hârtia de aramidă absoarbe umezeala din aer. La umiditate ridicată, se extinde. La umiditate scăzută, se micșorează. Mașina este calibrată pentru o singură dimensiune. Când hârtia își schimbă dimensiunea, forma pliată se schimbă. Inserarea eșuează. Furnizorii buni expediază hârtie în ambalaje rezistente la umezeală. Fabricile bune îl depozitează în camere cu climă controlată.

Problema trei: contaminarea cu adeziv.Unele hârtie izolatoare au un strat adeziv activat termic pe o parte. După introducere, căldura leagă hârtia de pereții fantelor. Dacă adezivul curge în timpul depozitării sau transferului, se lipește de ghidajele mașinii. Praful se adună. Alinierea se deplasează. Soluția este fabricarea curată și căptușelile de eliberare adecvate.

Cum să specificați corect hârtie de izolare

Iată un exemplu real de specificație pentru o unitate de tracțiune cu motor EV.

Trimite asta la trei furnizori. Comparați rapoartele de testare pe care le oferă. Întrebați despre variație — lot la lot, rolă la rolă. Furnizorul care răspunde cu date este cel de încredere.

Șase întrebări pe care le pun cumpărătorii

Pot folosi aceeași hârtie izolatoare pentru toate motoarele mele?
Nu de obicei. Diferite motoare funcționează la temperaturi și tensiuni diferite. Standardizarea pe un singur material simplifică inventarul, dar vă obligă să utilizați un material de calitate superioară decât este necesar pentru unele motoare, crescând costul. Sau folosiți un material de calitate inferioară și riscați defectarea. Mai bine să calificați două sau trei materiale și să le asociați aplicațiilor.

Care este diferența dintre NMN și NHN?
Stratul mijlociu. NMN folosește folie de poliester. NHN folosește folie de poliimidă. Poliimida rezistă la temperaturi mai ridicate. Pentru motoarele care funcționează sub 155°C, NMN este bine. Pentru 155-180°C, alegeți NHN. Diferența de cost este modestă.

Hârtia mai groasă înseamnă întotdeauna o izolare mai bună?
Nu întotdeauna. Rigiditatea dielectrică crește odată cu grosimea, dar potrivirea mecanică devine mai grea. Hârtia groasă ocupă spațiu în interiorul fantei. Acel spațiu ar fi putut conține mai mult cupru. Proiectanții de motoare schimbă grosimea izolației cu umplutura de cupru. Hârtia mai subțire permite mai mult cupru, putere mai mare, dar necesită un control mai bun al procesului.

Care este durata de valabilitate a hârtiei izolante?
Depinde de condițiile de depozitare. În ambalaj original, climatizat, hârtie aramidă rezistă ani de zile. Materialele pe bază de poliester se pot degrada mai repede. Principalele riscuri sunt absorbția umidității și îmbătrânirea adezivului. Dacă hârtia a fost depozitată mai mult de doi ani, testați o probă înainte de utilizare.

Cum știu dacă hârtia unui furnizor este consecventă?
Solicitați date Cpk despre grosime. Un Cpk de 1,33 sau mai mare înseamnă că procesul este capabil. Solicitați, de asemenea, rapoarte de testare lot la lot. Dacă un furnizor nu le poate produce, nu controlează procesul.

Hârtia izolatoare poate fi reciclată?
Majoritatea sunt termoplastice sau termoplastice de înaltă performanță. Reciclarea este dificilă. Unele hârtii de aramidă pot fi repultate, dar procesul nu este disponibil pe scară largă. Accentul industriei este pe reducerea deșeurilor la tăiere și inserare, nu pe reciclarea post-consum.

O notă privind compatibilitatea cu fantele

Hârtie izolatoarealiniază pereții fantelor. Pena cu fantă închide deschiderea. Ei trebuie să lucreze împreună.

Pena se apasă pe hârtie la deschiderea fantei. Dacă hârtia este prea moale, pană se va înfige în ea. Dacă hârtia este prea fragilă, se va crăpa la punctul de contact al panei.

Pentru motoarele EV, mulți ingineri împerechează hârtia aramidă cu pene de aramidă. Aceeași familie de materiale, dilatare termică și comportament mecanic similar. Pentru motoarele generale, hârtia DMD cu pene din fibră de sticlă este o combinație dovedită.

Când comandați de la un furnizor, specificați ambele articole împreună. Furnizorul poate potrivi apoi sistemele de materiale.
