Comutator electric cu cârlig 12P pentru motor DC

Comutator electric cu cârlig 12P pentru motor DC

Comutatorul cu motor electric este utilizat pe scară largă într-o varietate de unelte electrice, mașini, motociclete, aparate de uz casnic și alte motoare electrice.

1. Parametrii comutatorului:

2. Selectarea comutatorului

Când motorul trebuie să înlocuiască întregul comutator, este necesar să detectați diametrul cercului exterior al comutatorului, diametrul găurii interioare, lungimea piesei de cupru și numărul de fante și alți parametri, apoi selectați comutatorul. cu parametri similari să fie absolut egali și încercați să alegeți comutatorul de tip clip pentru înlocuire.

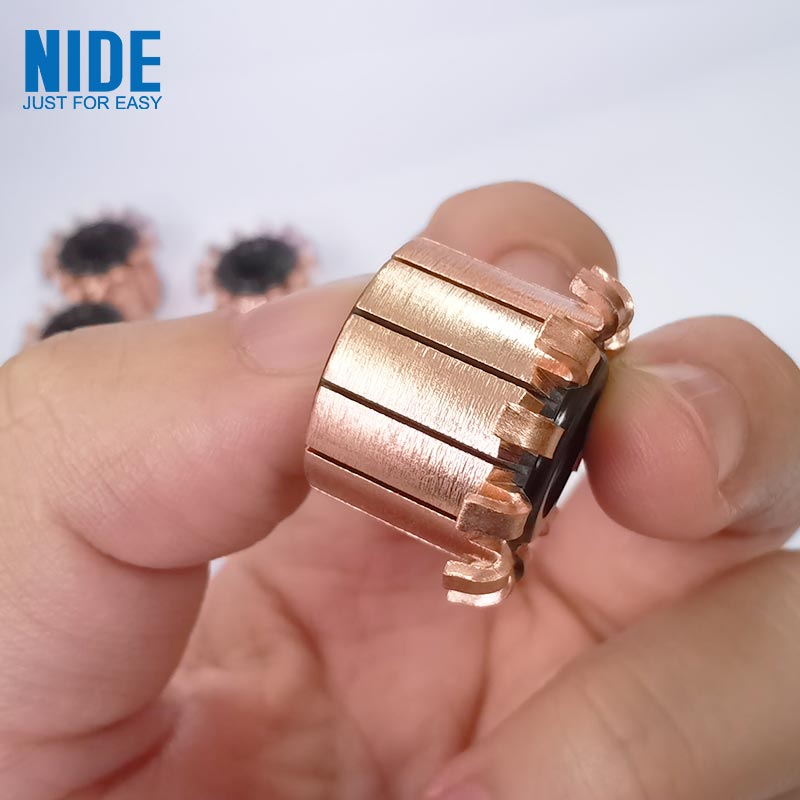

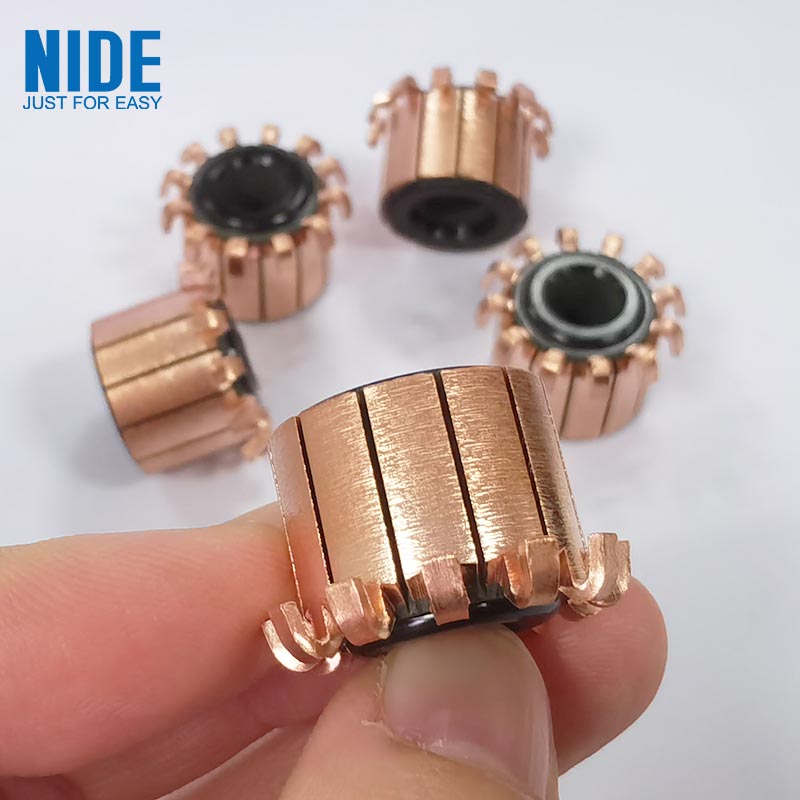

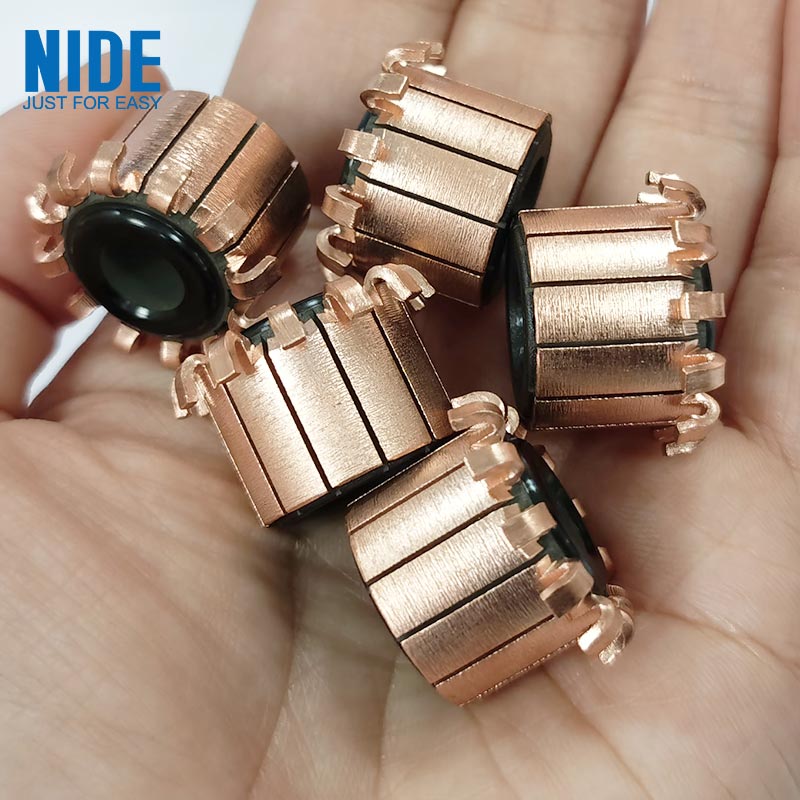

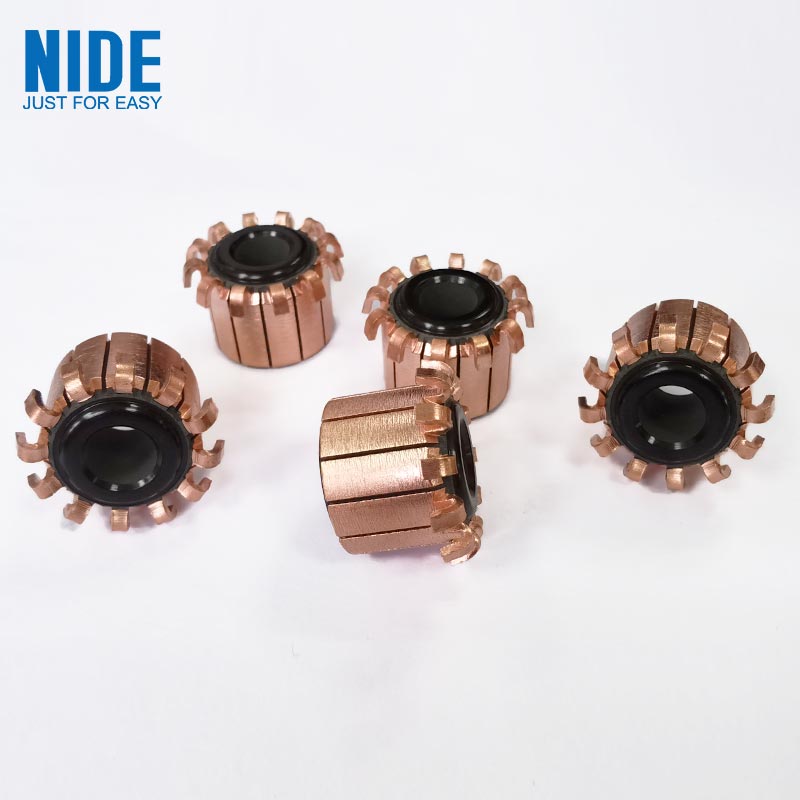

3. Poza comutatorului

4. Înlocuirea comutatorului

A. Testați dacă înfășurarea armăturii are fenomen de scurtcircuit și fier, pentru a fi eliminat la timp, pentru a nu lăsa probleme în urmă.

b. Când diametrul găurii interioare a comutatorului este mic, acesta poate fi rotit și mărit pe strung pentru a ajunge la diametrul găurii interioare cerut de pivotul electric; Când diametrul găurii interioare este mare, o bucșă poate fi prelucrată și presată în gura de vizitare.

c. Clema comutatorului de tip clemă este în general puțin mai lungă, iar partea în exces poate fi tăiată în funcție de necesități, iar deschiderea este curățată cu răzuire pentru sudarea cu tablă.

d. Aliniați ușor fantele deschise ale comutatorului cu firele de conectare ale înfășurării armăturii unul câte unul și apoi apăsați încet comutatorul pe pivot până când poziția comutatorului îndeplinește cerințele.

e. Opriți comutatorul deteriorat de pe arborele pivot de sub treapta capului de cablare sau cizelați comutatorul după ce ați tăiat un cerc în jurul cercului cu un ferăstrău sub treapta capului de cablu, apoi trageți și răzuiți capul firului de conectare unul câte unul cu un clește pentru sudarea cu cositor și apoi îndepărtați partea reziduală a comutatorului.
