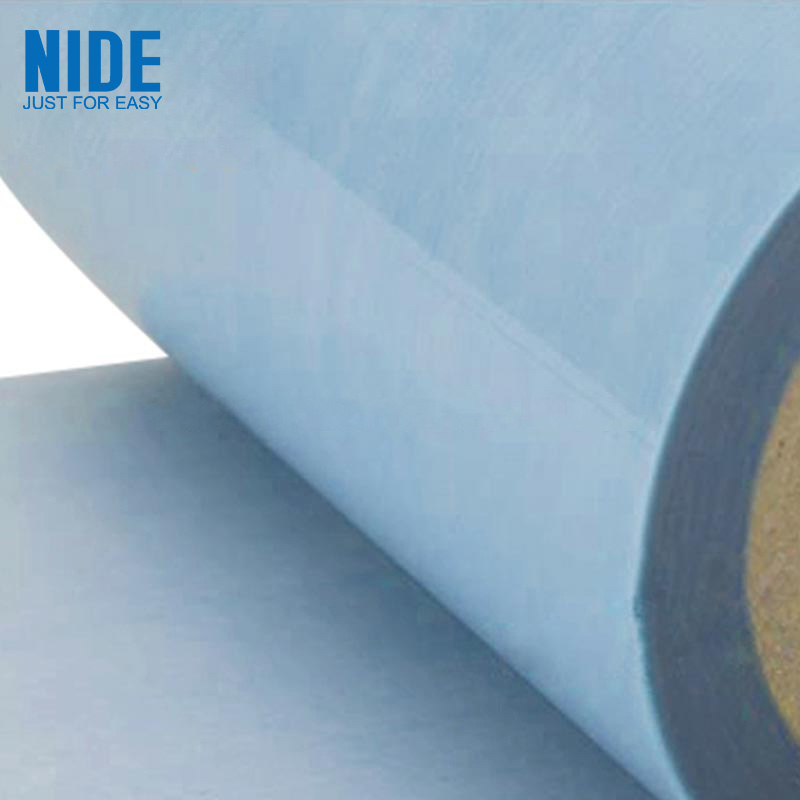

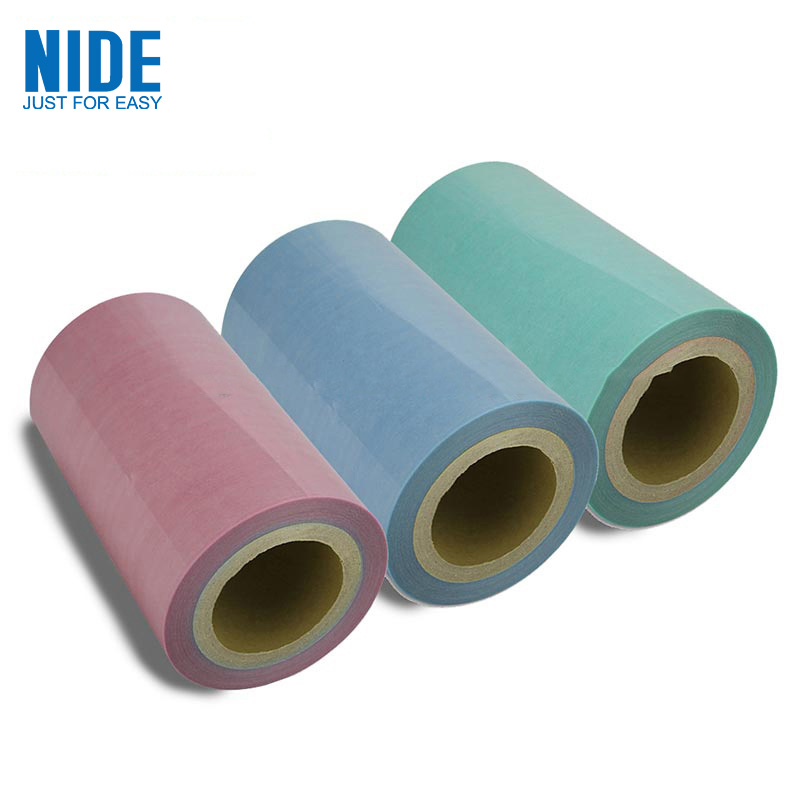

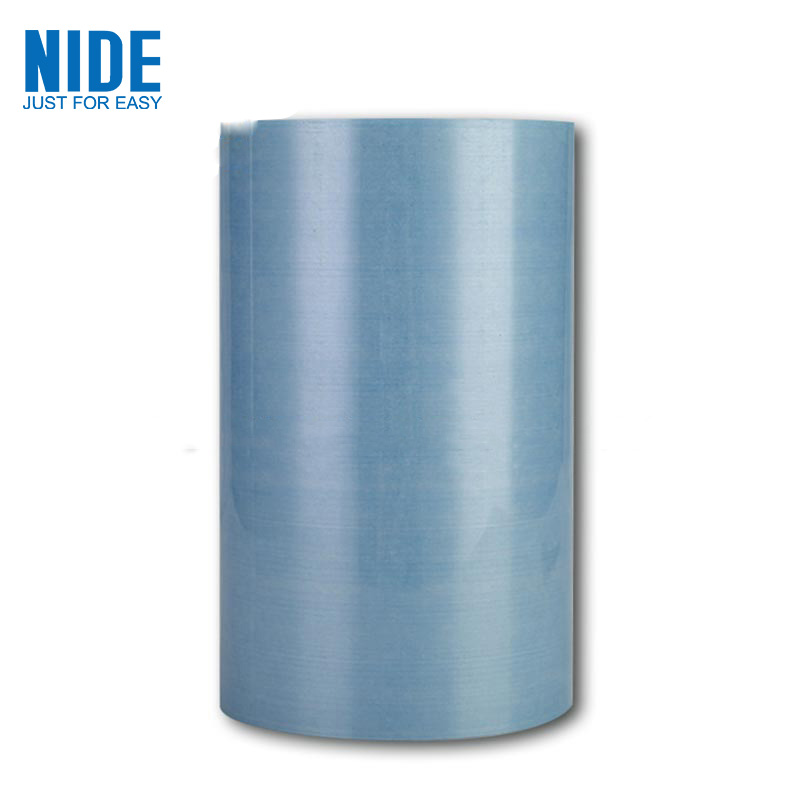

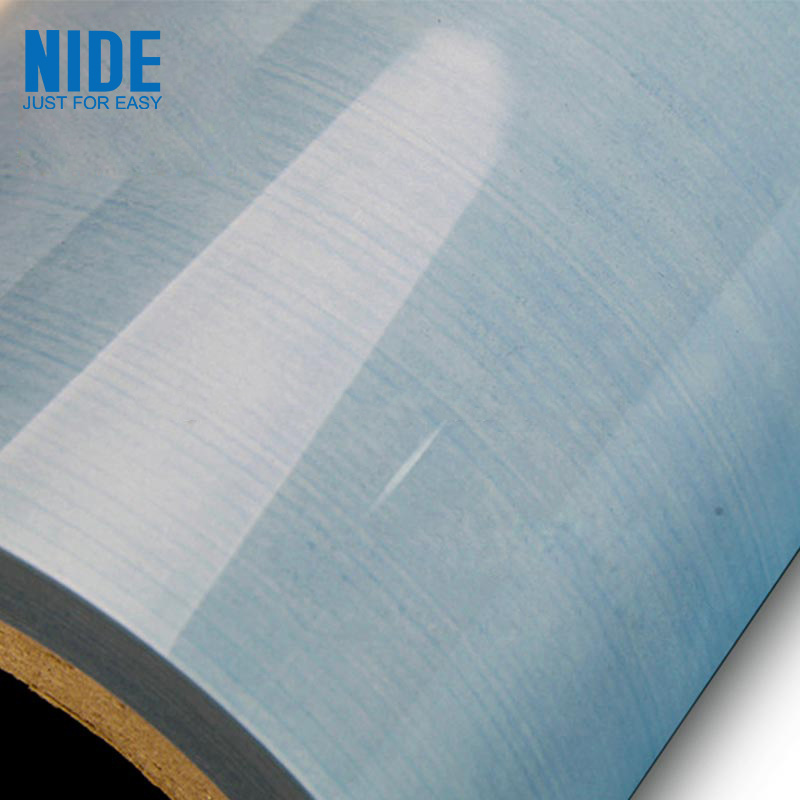

Hârtia de izolare DMD Clasa F 6644 pentru izolarea motoarelor este un material compozit moale cu două straturi, compus dintr-un strat de țesătură nețesă din fibră de poliester longitudinală și o peliculă de poliester transparentă sau alb lapte, lipită cu rășină de grad F (clei poliuretanic). Proprietăți bune de impregnare ale țesăturii nețesute și rezistență dielectrică bună a filmului de poliester.
Proprietăți |
Unitate |
Parametru |
|||||||||
Grosimea hârtiei izolante |
MM |
0.09 |
0.11 |
0.15 |
0.19 |
0.20 |
0.23 |
0.25 |
0.30 |
0.36 |
0.41 |
Abaterea grosimii |
MM |
±0,01 |
±0,01 |
±0,02 |
±0,02 |
±0,02 |
±0,02 |
±0,03 |
±0,03 |
±0,04 |
±0,04 |
Gramatica si abaterea |
GSM |
93±9 |
113±11 |
183±18 |
218±22 |
253±25 |
288±29 |
308±31 |
393±39 |
463±46 |
533±53 |
Grosimea filmului |
MM |
0.036 |
0.050 |
0.100 |
0.125 |
0.150 |
0.175 |
0.190 |
0.250 |
0.300 |
0.350 |
Tensiunea de avarie |
KV |
≥5 |
≥6 |
≥9 |
≥10 |
≥11 |
≥13 |
≥14 |
≥16 |
≥18 |
≥22 |
Rezistenta la tractiune (MD) |
N/CM |
≥60 |
≥80 |
≥ 150 |
≥190 |
≥ 220 |
≥ 250 |
≥ 280 |
≥330 |
≥350 |
≥380 |
Rezistenta la tractiune (TD) |
N/CM |
≥40 |
≥70 |
≥110 |
≥140 |
≥ 150 |
≥160 |
≥180 |
≥ 280 |
≥ 300 |
≥330 |
Rezistența la tracțiune după pliere (MD) |
N/CM |
≥40 |
≥70 |
≥110 |
≥140 |
≥165 |
≥190 |
≥ 240 |
≥ 280 |
≥ 300 |
≥330 |
Rezistența la tracțiune după pliere (TD) |
N/CM |
≥ 20 |
≥50 |
≥90 |
≥110 |
≥115 |
≥120 |
≥130 |
≥180 |
≥ 200 |
≥ 230 |
Hârtia de izolare DMD Clasa 6644 F pentru izolarea motoarelor este utilizată în motoare de joasă tensiune, unelte electrice, aparate electrice pentru izolarea fantelor, izolarea garniturii, izolația rotativă, izolația fază-la-fază și izolarea pană sau izolarea stratului intermediar al transformatorului , potrivit pentru prelucrarea automată a mașinilor de bobinat.
Hârtia de izolare DMD Clasa 6644 F pentru izolarea motoarelor poate fi depozitată pe termen nelimitat la (20 ° C, 50% r. h.).
