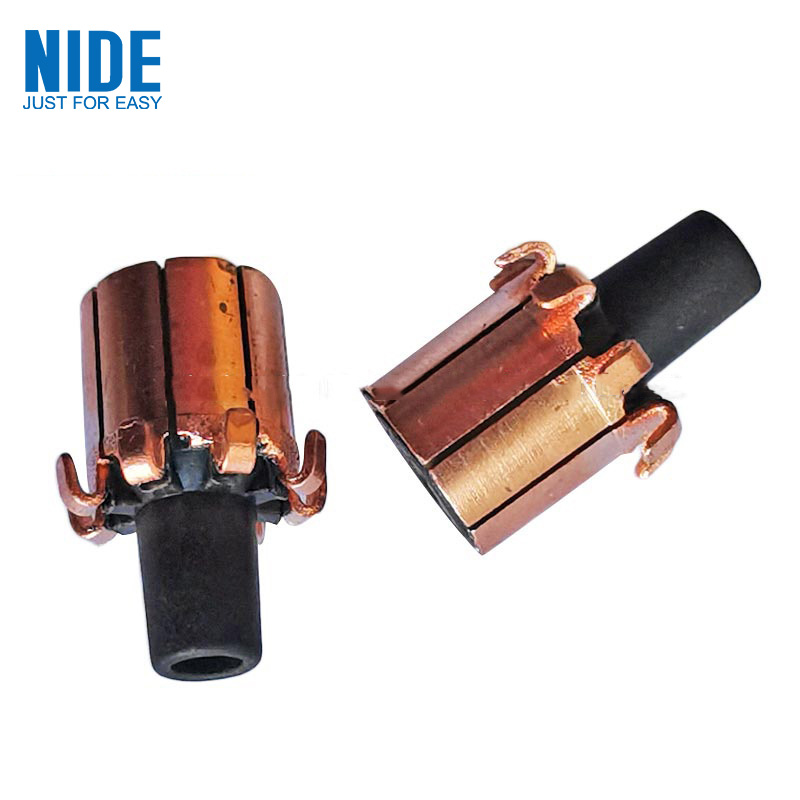

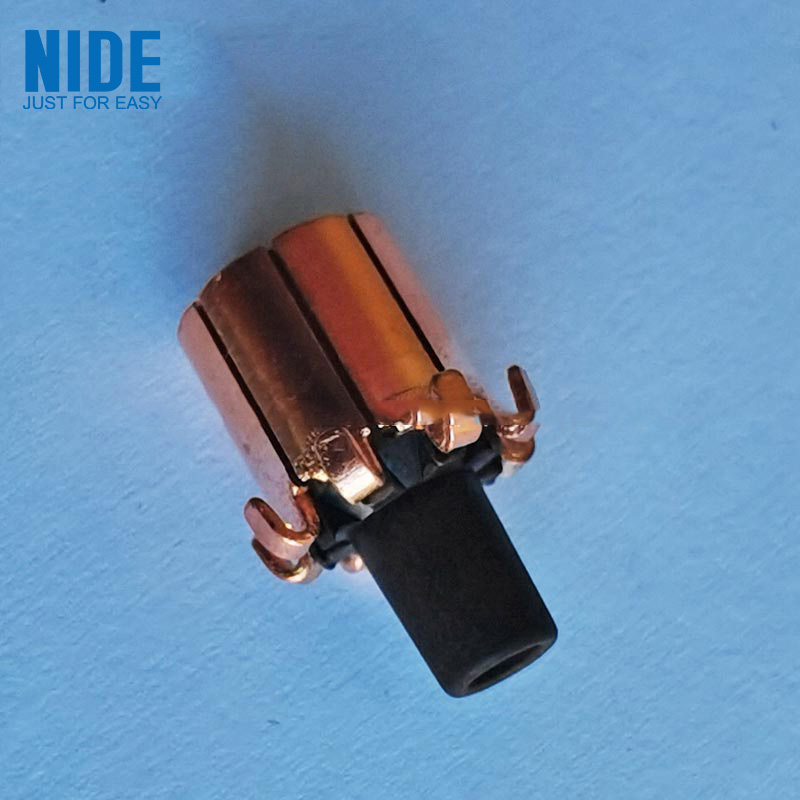

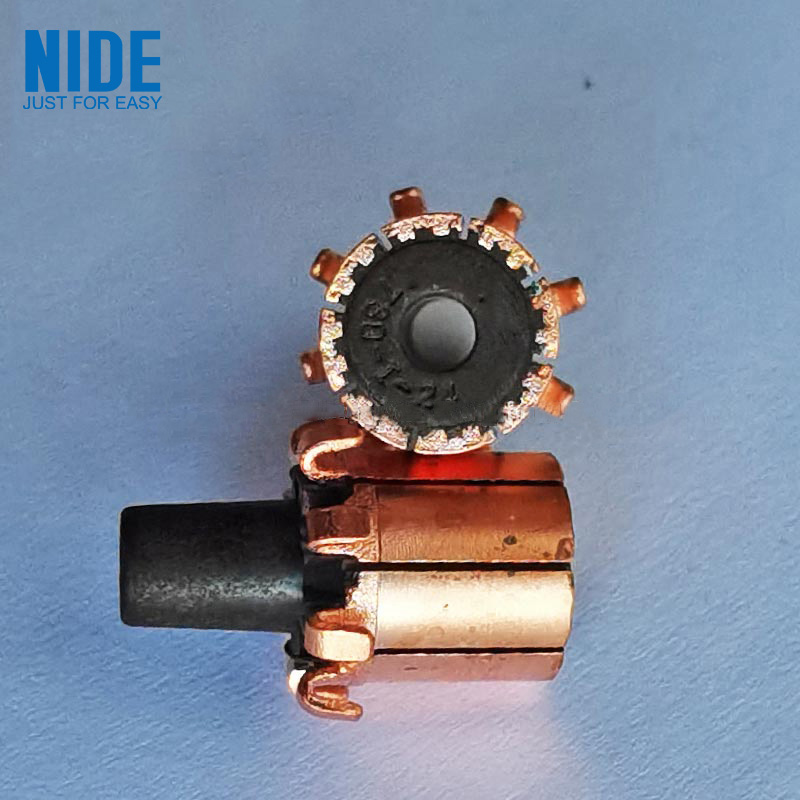

Acest comutator cu armatură pentru scule electrice este un fel de comutator cu micromotor cu durată lungă de viață. Centrul acestui comutator are un ax prin gaură. Comutatorul este împărțit în secțiune cu diametru mare, secțiune cu diametru mijlociu și secțiune cu diametru mic. Pe segment sunt fixate mai multe segmente de comutator, iar părțile izolatoare sunt dispuse între segmentele de comutator.
Model |
Diametru exterior |
gaura interioara |
Lățimea slotului |
Lungimea piciorului cârlig |
Numărul slotului |
Înălțime de cupru |
Inaltimea totala |
365 |
5.6 |
2.3 |
0.35 |
1.6 |
5 |
7.5 |
12 |
365 |
5.6 |
2.3 |
0.4 |
2 |
5 |
8 |
12 |
385 |
5.6 |
2.3 |
0.4 |
1.6 |
5 |
7.5 |
11.4 |
380 |
5.6 |
2.3 |
0.4 |
2.5 |
3 |
8 |
12 |
380 |
5.6 |
2.3 |
0.4 |
2 |
3 |
8 |
11.4 |
555 |
7.6 |
3.175 |
0.45 |
2.5 |
5 |
10.5 |
17.3 |
545 |
7.6 |
3.175 |
0.45 |
2 |
5 |
10.5 |
13.5 |
550 |
7.6 |
3.175 |
0.45 |
3.5 |
3 |
11.5 |
16.8 |
280 |
4.2 |
2 |
0.3 |
2 |
3 |
6 |
10 |
775 |
10 |
5 |
0.5 |
3.5 |
5 |
14 |
22.5 |
Suprafața segmentelor de comutator de armatură pentru scule electrice este prevăzută cu o acoperire antioxidare din wolfram și molibden, care este potrivită pentru interiorul micromotoarelor generale și este folosită ca comutatoare pentru motoare.
Comutator pentru scule electrice
