Hârtia de izolare electrică DMD este hârtie de izolare electrică din material compozit flexibil 6630 DMD. Această hârtie de izolare DMD este o hârtie de izolare electrică compozită cu trei straturi. Este laminat cu două straturi de material nețesut din fibră de poliester și un singur strat de folie de poliester în centru. Structura este Dacron+Mylar+Dacron, deci este denumită DMD.
Specificații PET Clasa E |
||||||||
Articol |
Unitate |
Standard |
||||||
Grosime |
um |
100 |
125 |
175 |
188 |
200 |
250 |
|
Toleranţă |
% |
±3 |
±3 |
±3 |
±4 |
±4 |
±4 |
|
Rezistență la tracțiune |
vertical |
Mpa |
≥170 |
≥160 |
≥160 |
≥ 150 |
≥ 150 |
≥ 150 |
Orizontală |
Mpa |
≥170 |
≥160 |
≥160 |
≥ 150 |
≥ 150 |
≥ 150 |
|
Contracție termică |
vertical |
% |
≤1,5 |
|||||
Orizontală |
% |
≤0,6 |
||||||
Ceață |
% |
≤2,0 |
≤2,6 |
≤3,5 |
≤4,0 |
≤4,6 |
≤6,0 |
|
Tensiune de umezire |
≥52 Din/cm |
|||||||
puterea electrică de frecvență |
V/um |
≥90 |
≥80 |
≥69 |
≥66 |
≥64 |
≥60 |
|
Clasa termica |
/ |
E |
||||||
Rezistivitatea volumului |
Îm |
≥1x1014 |
||||||
Densitate |
g/cm³ |
1,4±0,010 |
||||||
Constanta dielectrica relativa |
2,9~3,4 |
|||||||
Factorul de pierderi dielectrice |
≤3x10-3 |
Hârtiile de izolare electrică DMD sunt potrivite pentru înfășurarea motorului, izolația electrică a înfășurării, izolația de acoperire a firului de înfășurare.

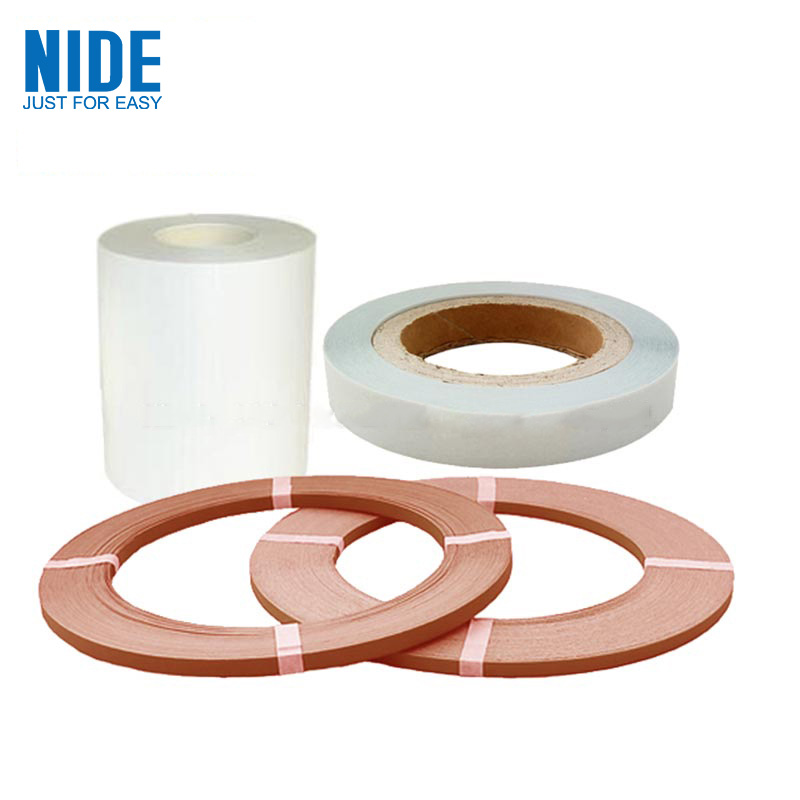

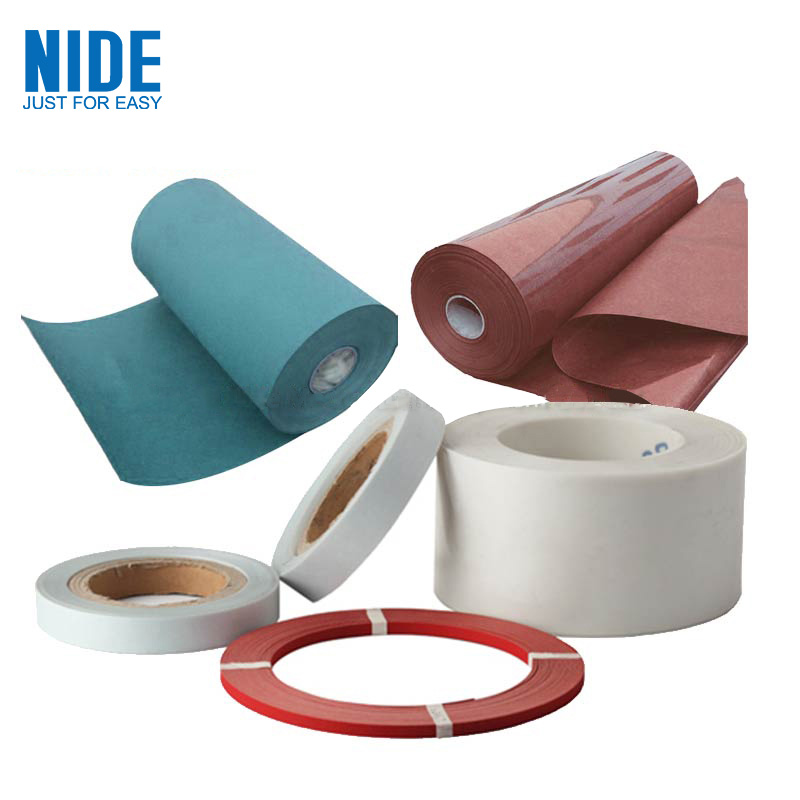

Hârtie de izolare electrică DMD
