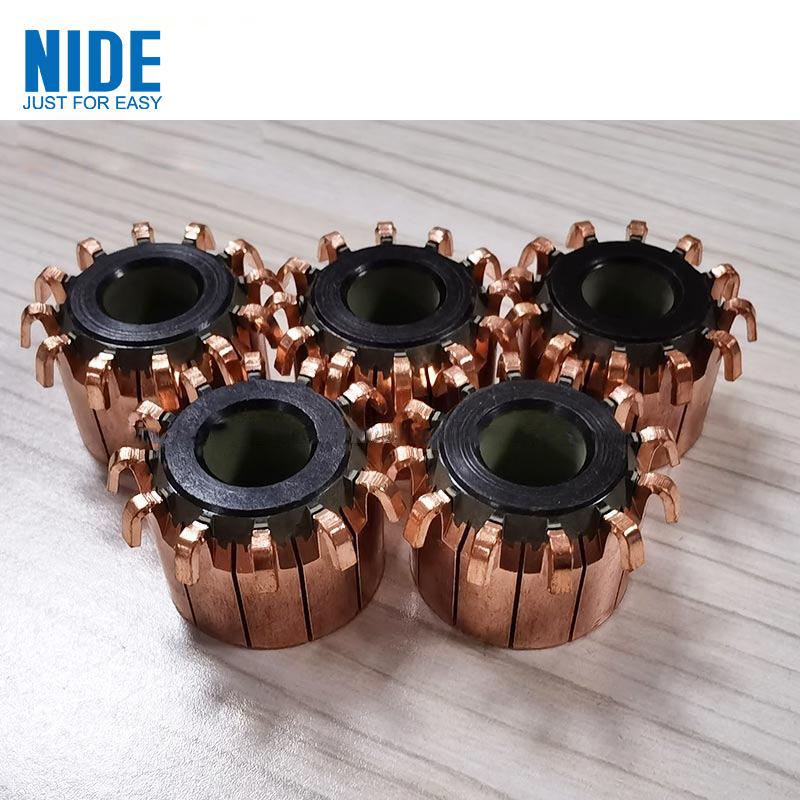

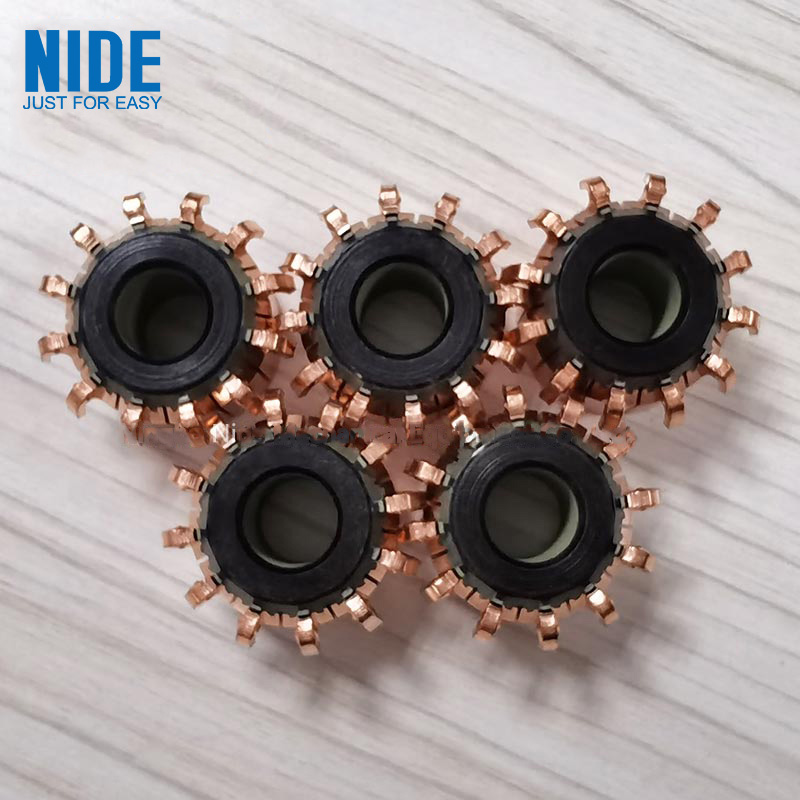

Comutatorul motor al uscătorului de păr include un corp de matriță presat cu pulbere bake lite. Corpul matriței este prevăzut cu o canelură de mica. Comutatorul de tip cârlig este compus dintr-un corp de matriță, o piesă de comutator, un inel de armare și un manșon interior. Corpul matriței se va schimba. Piesa de direcție, inelul de armare și manșonul interior sunt conectate fix.
Numarul modelului. |
OD |
ID (mm) |
Inaltimea totala |
Lungimea segmentului |
Cârlig/Rizer dia. |
Barul nr. |
S-03086 |
28 |
φ11 |
17 |
14 |
28.7 |
24 |
S-03086A |
28 |
φ12 |
17 |
14 |
28.7 |
24 |
S-03087 |
31.5 |
φ11 |
24 |
21 |
32.5 |
28 |
S-03088 |
24.5 |
φ12 |
18 |
18 |
30.5 |
12 |
DZQD-RZ32-089 |
25.5 |
φ10 |
18 |
15.5 |
30.2 |
24 |
DZQD-RZ32-089A |
25.5 |
φ11 |
18 |
15.5 |
30.2 |
24 |
DZQB-RZ32-090 |
29.5 |
φ12 |
20.5 |
16.5 |
31.2 |
24 |
DZQB-RZ32-090A |
29.5 |
φ12 |
20.5 |
16.5 |
31.2 |
24 |
DZQD-RZ32-093 |
27.5 |
φ11 |
20.8 |
18 |
33 |
24 |
S-03094 |
23 |
φ9 |
14 |
12 |
24 |
24 |
S-03095 |
24.5 |
φ12 |
16.1 |
16.2 |
31.5 |
19 |
S-03097 |
22.5 |
φ9 |
17.5 |
17.2 |
30 |
12 |
S-03097A |
22.5 |
φ9.1 |
17.5 |
17.2 |
30 |
12 |
S-04098 |
28 |
φ10 |
19 |
18 |
33 |
24 |
DZQD-RZ31-098A |
28 |
φ10 |
19 |
18 |
33 |
24 |
DZQD-RZ31-098B |
28 |
φ9.5 |
19 |
18 |
33 |
24 |
S-04098C |
28 |
φ12 |
19 |
18 |
33.1 |
24 |
S-04099 |
37.5 |
φ13 |
30.5 |
24.8 |
42 |
32 |
Comutatoarele cu motor uscător de păr sunt utilizate în motoare DC, generatoare și motoare universale.
Asigurați-vă că curentul din înfășurările rotorului curge întotdeauna în aceeași direcție.
Într-un motor, un comutator aplică un curent electric înfășurărilor. Un cuplu de rotație constant este produs prin inversarea direcției curentului în înfășurările rotative la fiecare jumătate de tură.
Într-un generator, comutatorul inversează direcția curentului, fiecare tură servind ca un redresor mecanic pentru a converti curentul alternativ de la înfășurări în curent continuu unidirecțional în circuitul de sarcină extern.
Comutatoarele cu motor uscător de păr sunt un comutator electric rotativ care inversează periodic direcția curentului dintre rotor și circuitul extern.
