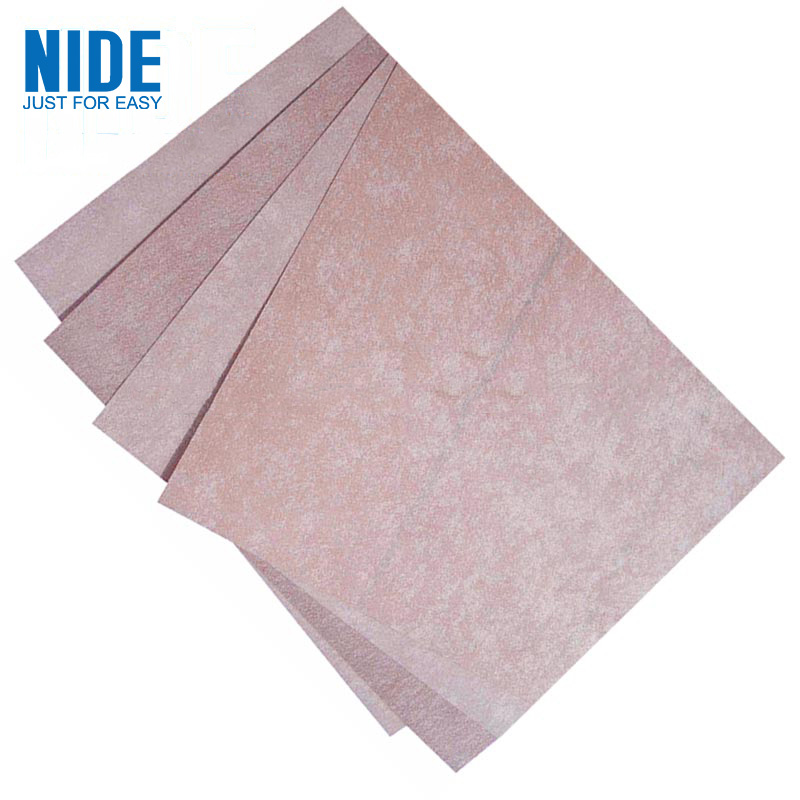

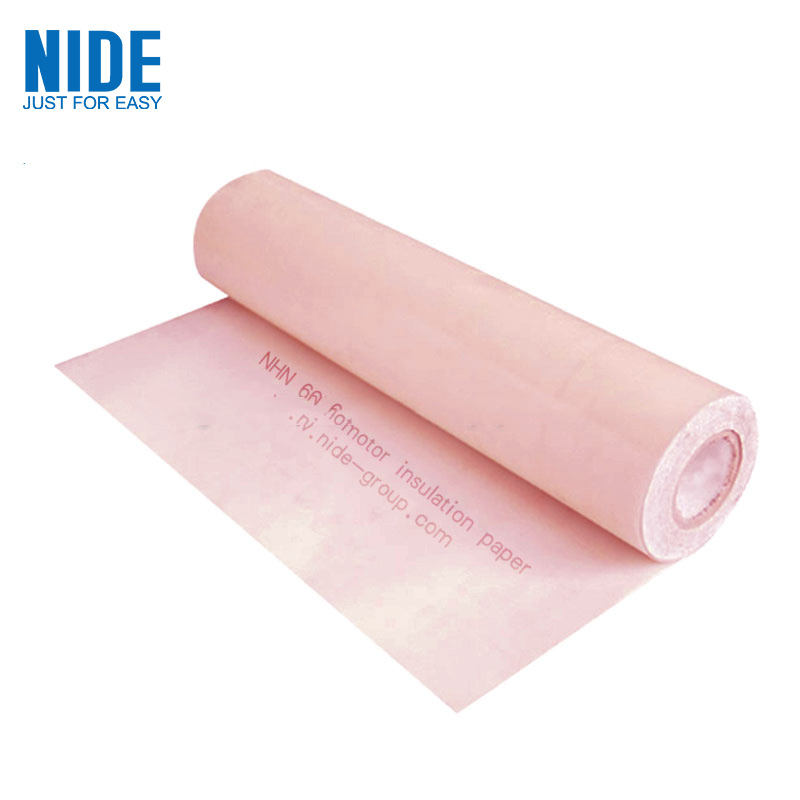

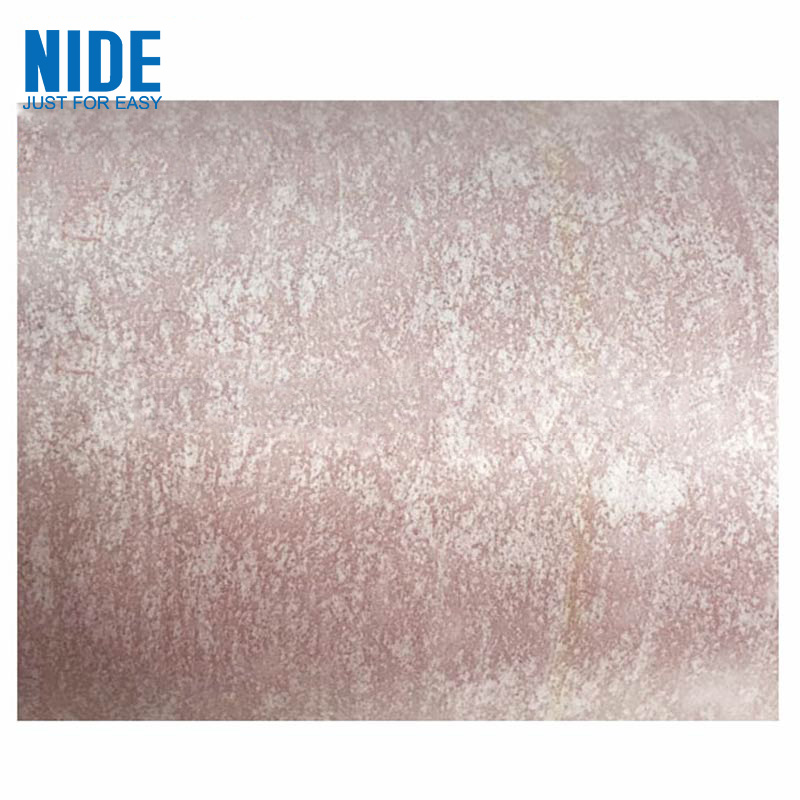

Hârtia de izolare PMP pentru înfășurarea motorului este un material izolant moale compozit cu trei straturi, stratul mijlociu este o peliculă de poliimidă, iar cele două straturi exterioare sunt NOMEX, care este compus în principal din componente anorganice, folie de poliimidă, hârtie din fibră de aramidă și adeziv. , etc.
Numele parametrului |
Unitate de specificație |
|||
Numele produsului: |
Hartie de izolare PMP pentru infasurarea motorului |
|||
Culoare material izolator: |
Roz |
|||
Grad hârtie de izolare: |
Clasa H, 180-200°C |
|||
Aderenta normala: |
fara delaminare |
|||
Aderență la cald (200±2°C, 10min) |
Fără delaminare, fără bășici, fără lipici |
|||
Grosimea hârtiei izolante: |
0,15±15 MM |
0,17±15 MM |
0,20±15 MM |
0,23±15 MM |
Hârtie izolatoare cantitativă: |
145 gsm |
181 gsm |
218 g/m² |
286 g/m² |
Grosimea nomexului: |
50 μm |
50 μm |
50 μm |
50 μm |
Grosimea filmului: |
25¼m |
50μm |
75μm |
125μm |
Tensiune de avarie: |
≥7 KV |
≥9 KV |
≥12 KV |
≥19 KV |
Tensiunea de avarie după îndoire: |
≥ 6KV |
≥ 8 KV |
≥ 11 KV |
≥17 KV |
Forța de tragere (longitudinală): |
≥ 120N/CM |
≥ 160 N/CM |
≥180N/CM |
≥200 N/CM |
Forța de tragere (laterală): |
≥ 70N/CM |
≥ 90N/CM |
≥ 120N/CM |
≥ 150N/CM |
Alungire (longitudinal): |
≥15% |
≥17% |
≥17% |
≥12% |
Alungire (lateral): |
≥15% |
≥17% |
≥17% |
≥12% |
Hârtia de izolare PMP pentru înfășurarea motorului este potrivită pentru izolarea fantelor, izolarea rotativă și izolarea garniturii pentru aparatele cu motor de clasa H cu rezistență ridicată la căldură, cum ar fi cabluri, bobine, motoare, generatoare, balasturi etc. și este utilizată pentru straturile intermediare. izolarea transformatoarelor și a altor aparate electrice, cum ar fi transformatoare de tip uscat, transformatoare de înaltă tensiune etc.
