Comutator universal pentru scule electrice
Un comutator colector este o parte mobilă a unui comutator electric rotativ în motoarele electrice și generatoarele electrice care inversează periodic direcția curentului dintre rotor și circuitul extern. Este alcătuit dintr-un cilindru compus din mai multe segmente de contact metalice pe armătura rotativă a mașinii. Comutatorul este o componentă a unui motor; există, de asemenea, două sau mai multe contacte electrice staționare numite „perii” formate dintr-un conductor moale precum carbonul care se apasă pe comutator, făcând contact de alunecare cu segmentele succesive ale comutatorului pe măsură ce acesta se rotește.
Aplicație de comutator de colector
Comutatoarele colectoare sunt utilizate în motoarele de curent continuu, generatoare și motoare universale. Într-un motor, comutatorul aplică curent electric înfășurărilor. Prin inversarea direcției curentului în înfășurările rotative la fiecare jumătate de tură, se produce o forță de rotație constantă (cuplu). Într-un generator, comutatorul preia curentul generat în înfășurări, inversând direcția curentului cu fiecare jumătate de tură, servind ca un redresor mecanic pentru a converti curentul alternativ din înfășurări în curent continuu unidirecțional în circuitul de sarcină extern.
Parametrii comutatorului colectorului
Numele produsului: | Colector universal de armătură comutator motor |
Material: | Cupru |
Tip: | Comutator cu cârlig |
Diametrul găurii: | 10 mm |
Diametru exterior: | 23,2 mm |
Înălţime: | 18 mm |
felii | 12P |
MOQ | 10000P |

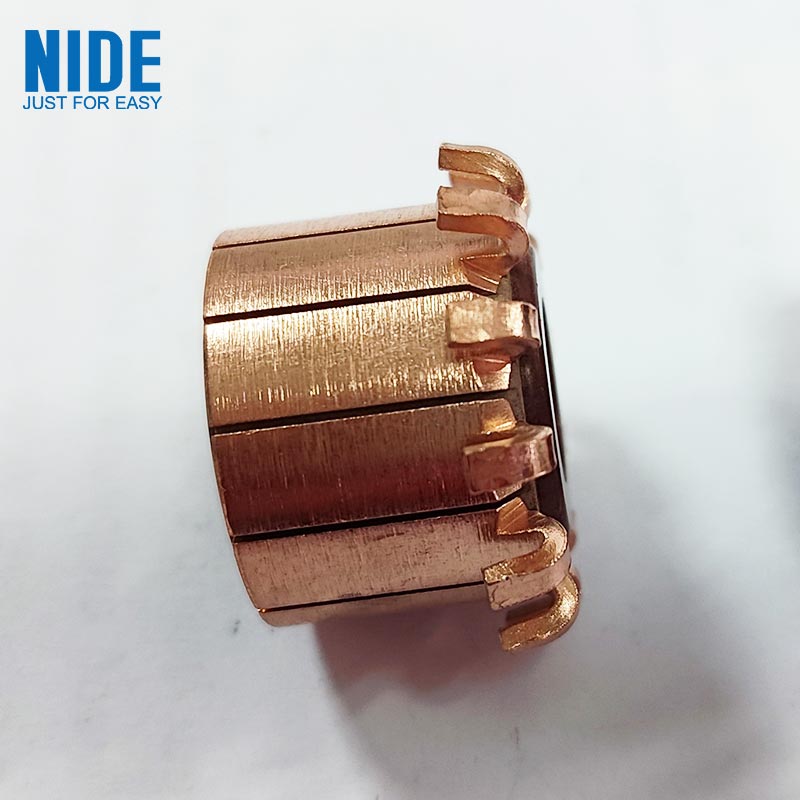

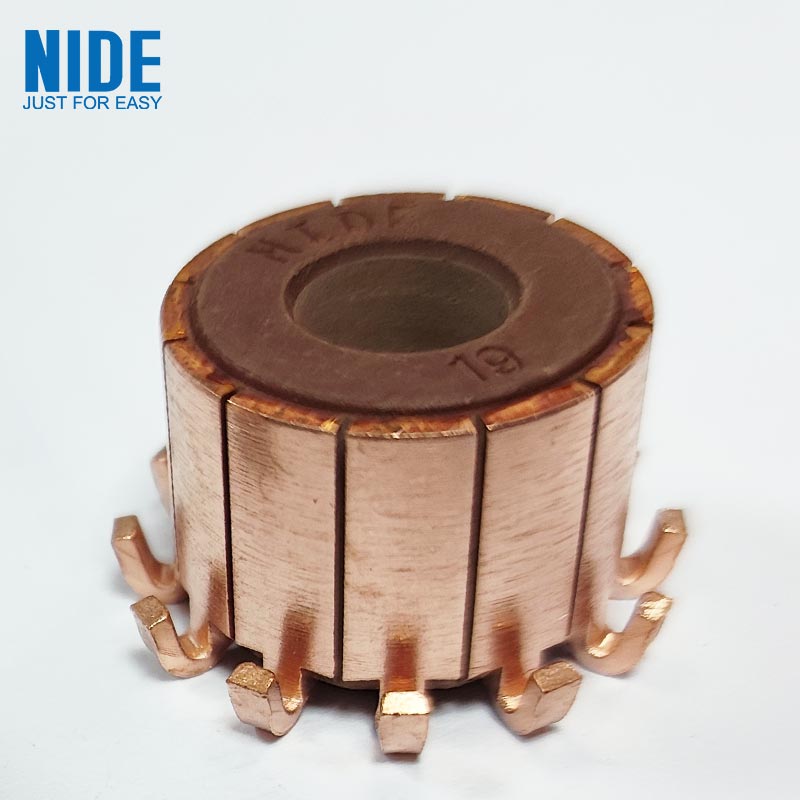

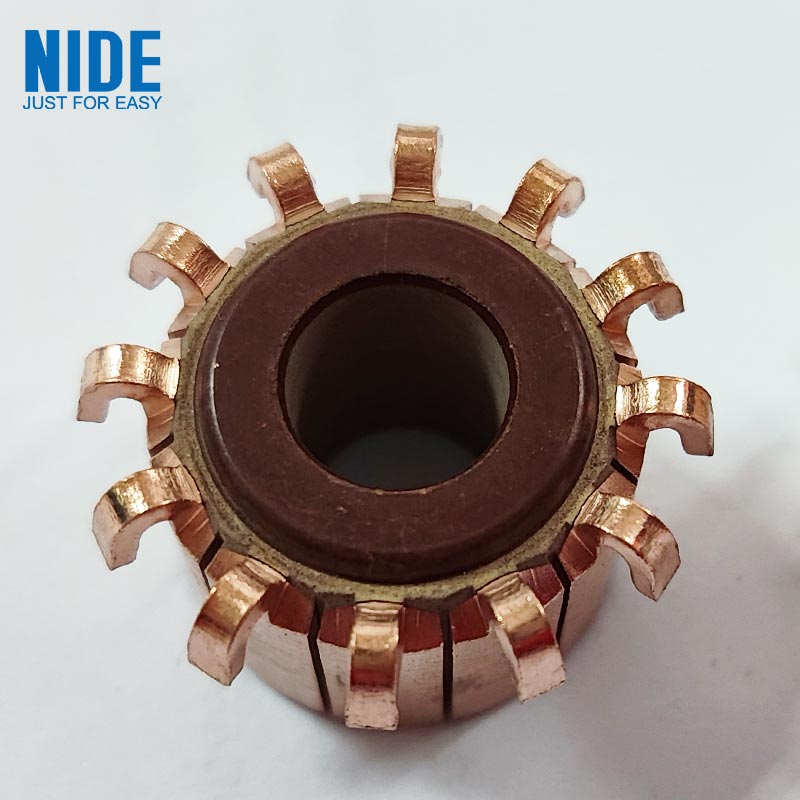

Poza comutatorului colector
